Justera skrivhuvudet manuellt

Du måste förbereda: två ark vanligt papper av A4- eller Letter-format

1. Kontrollera att skrivaren är påslagen.

2. Lägg i två ark vanligt papper med A4- eller Letter-format i kassetten.

   • Fylla på vanligt papper i en kassett

3. Välj Underhåll (Maintenance) på HEM-skärmen.

   • LCD-skärm och manöverpanel

4. Välj Man. justering av skrivhuvud (Print Head Alignment - Manual).



   Bekräftelseskärmen visas.

   Obs!

   • Välj Skriv ut värdet just. skrivhuvud (Print the head alignment value) om du vill skriva ut och kontrollera aktuella värden för justering av skrivhuvudets läge.

5. Välj Ja (Yes).

6. Tryck på OK.

   Mönstret för justering av skrivhuvud skrivs ut.

7. När Skrevs mönstren ut ordentligt? (Did the patterns print correctly?) visas kontrollerar du att mönstret skrevs ut ordentligt och om det gjorde det väljer du Ja (Yes).

8. Välj OK.

   Inmatningsfönstret för värden för justering av skrivhuvudets läge visas.

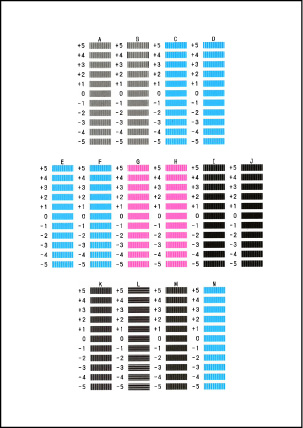

9. Titta på det första justeringsmönstret och välj numret för det mönster där ränderna är minst tydliga i kolumn A. Tryck sedan på OK-knappen.



   Obs!

   • Om alla mönster ser olika ut ska du välja mönstret med de minst tydliga vertikala ränderna.

     Svaga vertikala ränder



     Tydliga vertikala ränder



   • Om alla mönster ser olika ut väljer du mönstret med de minst tydliga horisontella strecken.

     Svaga horisontella streck



     Tydliga horisontella ränder



10. Upprepa de här stegen tills du är klar med inmatningen av alla mönsternummer för kolumnerna B till N.

11. Kontrollera meddelandet och tryck på OK-knappen.

    Den andra mönsteruppsättningen skrivs ut.

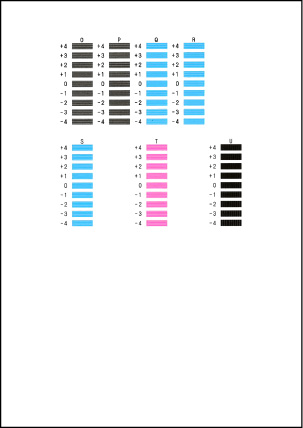

12. Titta på det andra justeringsmönstret och välj numret för det mönster där ränderna är minst tydliga i kolumn O. Tryck sedan på OK-knappen.



13. Upprepa de här stegen tills du är klar med inmatningen av alla mönsternummer för kolumnerna P till U.

14. När meddelandet om att åtgärden utförts visas väljer du OK.
